業界超長的檢測距離：2m；線性精度：Max.±0.05% F.S.。
感應頭分類
CD5 感應頭
CD5系列采用optex-FA最尖端的設計技術，實現高精度測量。
數字亞像素處理
捕捉準確的受光波形
采用數字亞像素處理技術，可以將1個像素細分成65536個亞像素（256×256），使其線性精度比傳統位移傳感器提高了2倍以上。
高分辨率電子快門速度
高精度感光度修正
高分辨率的電子快門速度為采樣周期的1/485，因此有助于確保穩定的受光量峰值狀態，自動優化受光量，即使是不穩定表面亦能保持穩定檢測。
適用于不同光澤度/不均勻表面的物體
獨自算法
檢測半透明或表面不平的物體時會產生多重反射光，從而影響到受光波形的精確識別。optex-FA采用獨自算法解決這個問題。
無需控制器亦可獨立工作
穩定測量玻璃厚度
正反射型CD5-L(W)25/CD5-(W)30/CD5-(W)85無需連接控制器亦可獨自測量玻璃的表面/背面，并可測量其厚度。
位移傳感器控制單元UQ1系列
UQ1-01系列為CD5感應頭和三菱MELSEC-Q系列PLC相連接時的連接單元。
CD5感應頭和Q系列PLC相連接時UQ1-01對測量數據進行處理、運算及判定，設定簡便，并且無需編寫串行通信程序。
高精度?高速度?高靈敏度
高精度線性圖像傳感器
CD5的感光元器件采用高精度的線性圖像傳感器。
與傳統位移傳感器相比，精度提高5倍，速度提高10倍。
低像差鏡頭
“Multi-CLD”鏡頭
接收器鏡頭采用高精度感光鏡頭，能夠生成像差極小的清晰圖像，傳輸給線性圖像傳感器。
Multi-CLD(多重集成低色散)：
Multi-combined low dispersion
實現高速度、高精度運算測量結果
高速運算處理單元
內置CD5專用的高速運算處理單元。從線性圖像傳感器獲取的測量結果進行迅速的修正失真/優化/判定等處理，從而實現高速及高精度的檢測。
高穩定性的線性精度
寬光斑型
寬光斑型有效檢測粗糙表面，獲得較穩定的高精度線性精度。
即使光束重疊也不導致測量誤差
防相互干擾功能
防相互干擾功能：即使不同感應頭的光束發生重疊,或2臺感應頭安裝位置較近
時，也可保持穩定的高精度測量。
防相互干擾功能:max.2臺※ 啟用防相互干擾功能時，采樣周期變成原來的6倍。
防水性
防護等級 IP67
不僅CD5的感應頭本體防護等級達到IP67，而且擴展連接線連接器的防護等級也達到IP67，無需再做任何其他的防水措施。
※ 鏡頭表面有水或油等可能導致激光發生折射現象的物體時，會使傳感器無法進行精確的測量。
CD5 控制器
配置多種連接端口，并可與PC、PLC等設備進行通信。
單個控制器可同時進行多種測量
3個感應頭同時多種測量
一個控制器可同時連接3個感應頭。
控制器可以對3個感應頭的測量結果進行綜合運算，
實現各種不同內容的應用。
設定簡便
背光按鍵和顯示屏
設有10個數字背光按鈕和一個顯示屏，可輕松對傳感器的基本設定參數進行設定和修改。
按鍵的背光狀態可顯示哪些按鍵處于可操作狀態。
可保存不同應用的多組參數值設定
16個存儲器（BANK）
可同時針對16種不同應用分別設定16組設定參數。
通過按鍵、外部輸入或RS232通信等方式切換所需的存儲器編號。
有效實現工件的分揀
提供5個獨立的開關量輸出
CD5控制器提供5個開關量輸出。每個開關量輸出可自由設定獨立的上下限閾值，可使用于多種不同規格工件的分類應用。
例如：
無需連接PC或外部監視器
受光波形顯示器
通過監視受光波形圖的顯示，以便適當的調整感應頭和工件的位置，以獲得最佳的受光波形。
※ 受光波形越穩定、越清晰，測量的精度越高。
設定簡便
10-背光數字按鍵
設有10個背光數字按鍵，可直接輸入指定的數值，輕松對傳感器的基本設定參數進行設定和修改。
遠距離操作
最遠可連接50m
通過添加擴展連接線DSL-1212-G05M，控制器可在距離感應頭50m遠處進行操作。
PC遠程操作
USB和RS232C通信
控制器設有USB和RS232C通信端口，通過與PC或PLC通信進行遠程控制傳感器
CD5A Application.exe
用于CD5A控制器連接PC的操作軟件
感應頭A/B/C參數的設定
以下參數為可以通過PC軟件進行修改的感應頭的參數：
● 感應頭版本
● 檢測對象
● 偏移值
● 跨度值
● 激光強度
● 靈敏度設定
● 受光波形閾值
● 平均采樣次數
● 通信速度（感應頭 控制器）
● 報警保持
● 采樣周期
計算式的設定
根據不同應用，對來自3個感應頭的測量結果進行各種各樣的綜合運算。
計算式=W±X±Y±Z
W/X/Y可分別設定為感應頭A/B/C，Z為任意指定數值的固定值K，根據需要進行感應頭A/B/C的加減運算。
● 軸方向±
● 偏移值
● 固定值K
Q1～Q5開關量輸出的設定
以下參數為可以通過PC軟件進行修改控制器Q1～Q5開關量輸出的參數：
● 開關量輸出上限閾值(Q1～Q5)
● 開關量輸出下限閾值(Q1～Q5)
● 開關量判定對象(Q1～Q5)
● 滯后現象
● 延時功能
● 延時時間
測量值的讀取
通過測量值讀取界面，可以實現以下功能：
● 讀取感應頭A/B/C/CAL的測量值
● 單次讀取
● 連續讀取
● 讀取數量(連續讀取)
● 讀取間隔(連續讀取)
● 保存測量值
各部件型號
感應頭
控制器
型號：CD5A-N(NPN)，CD5A-P(PNP)
類型 ：CD5控制器
描述 ：內置4.3英寸TFT LCD顯示屏與背光數字按鍵的CD5系統控制單元。
接口 ：模擬量輸出，NPN輸入/輸出，RS-232C/USB通信等等。選購件
控制器和感應頭之間的電纜線(最長可延長至50m)
DSL-1212-G02M : 2m DSL-1212-G05M : 5m
感應頭電纜線
DOL-1212-G05M : 5m
感應頭直接連接PLC等外部設備時的通信連接線(無控制器時)
I/O電纜線
IO-EXP-AOD5 : 3m (IEEE1284 半間距50針連接器)
12針端子臺(CD5A控制器附帶的標配品)
TERM.-AOD5
連接PC的軟件
系統配置示例
關鍵詞:- 傳感器
- 位移傳感器
- CD5 系列
-
-

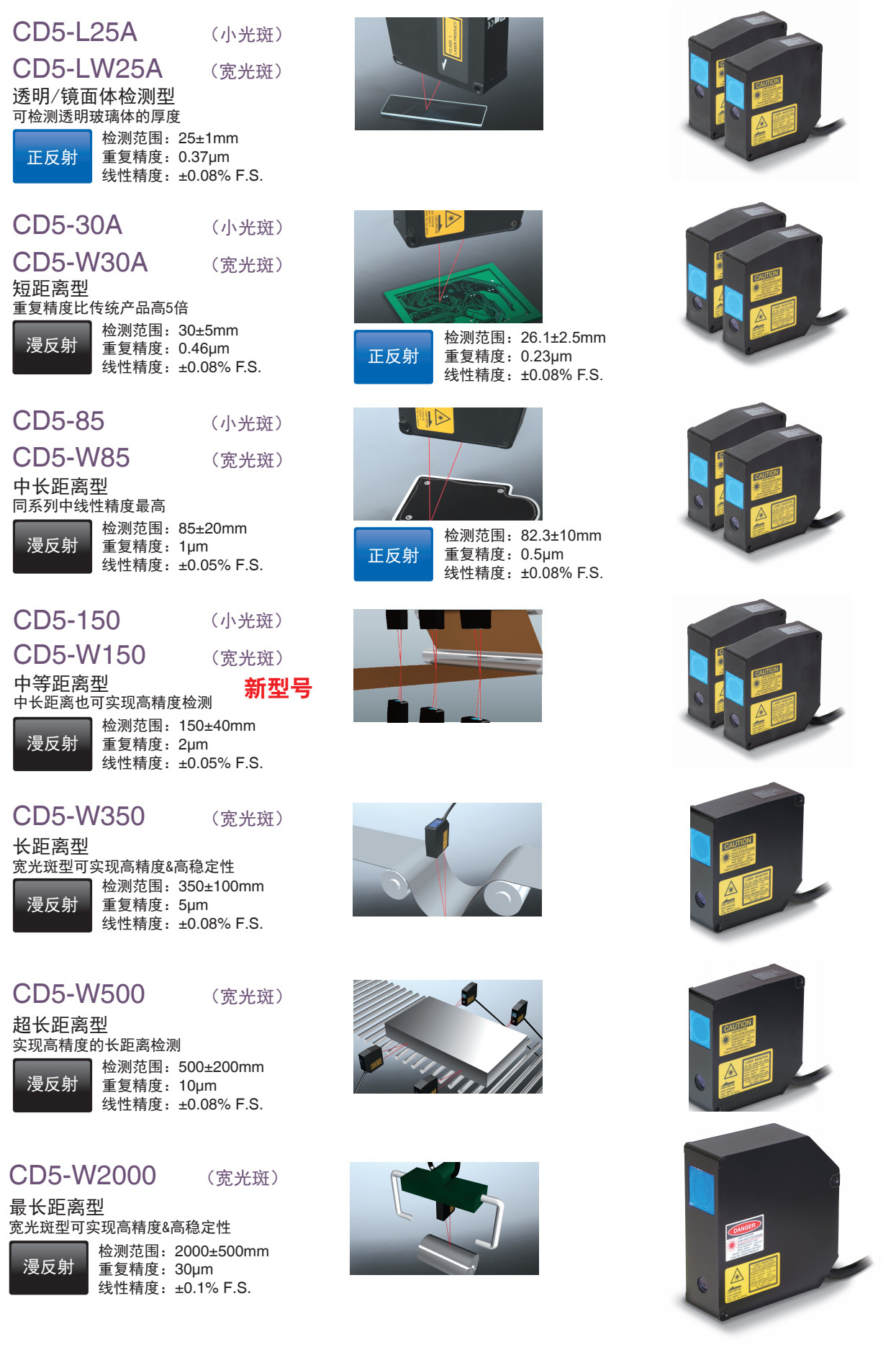

感應頭
型號：CD5-L(W)25A 正反射型
型號：CD5-(W)30A 漫反射型
型號：CD5-(W)85 正反射型
型號：CD5-(W)85 漫反射型
型號：CD5-(W)85 正反射型
型號：CD5-(W)150 漫反射型
型號：CD5-W350 漫反射型
型號：CD5-W500 漫反射型
型號：CD5-W2000 漫反射型
控制器
型號：CD5A-N(-P)NPN/PNP型
-
感應頭
型號 CD5-L25A CD5-LW25A CD5-30A CD5-W30A 檢測模式 正反射模式 漫反射模式 正反射模式 漫反射模式 正反射模式 檢測距離 25mm 30mm 26.1mm 30mm 26.1mm 檢測范圍(F.S.) ±1mm ±5mm ±2.5mm ±5mm ±2.5mm 光源 紅色激光 波長：650nm/
輸出功率：Max 390μW波長：650nm/
輸出功率：Max 1mW波長：658nm/
輸出功率：Max 1mW激光等級 IEC/JIS Class 1 Class 2 FDA CLASS II 光斑尺寸(*1) 約25×35μm 約100×700μm 約30×100μm 約260×1,000μm 感光元器件 線性圖像傳感器CCD 線性精度 ±0.08%F.S. 重復精度(*2) 0.37μm 0.46μm 0.23μm 0.46μm 0.23μm 采樣周期(*3) 100/200/400/800/1600/3200μs可通過控制器進行選擇(CD5A系列) 溫度漂移(*4) ±0.01%F.S./℃ ±0.05%F.S./℃ ±0.01%E.S./℃ 通信速度(I/F) RS-4229.6k~1843.2kbps 電源電壓 12-24VDC±10%或由控制器提供(CD5A系列) 指示燈 激光指示燈：綠色(激光發射時燈亮) 距離指示燈：橙色(測量中心位置附近)，距離指示燈：綠色(遠端位置) 距離指示燈：紅色(近端位置)，距離指示燈：紅/綠色交替閃爍(測量范圍外) 防護等級 IP67(包括電纜線連接器) 環境溫度/濕度 -10~+50℃(非冷凝)/35%~85%RH 存儲溫度/濕度 -20~+60℃(非冷凝)/35%~85%RH 環境照度 Max.3,000lx(表面照度， 白熾光) 抗震動 10~55Hz雙振幅1.5mm X,Y,Z三方向各2小時 耐撞擊 50G(500m/S*) X,Y,Z三方向各3次 擴展連接線 電纜延長線最長可達50m 材質 感應頭外殼：鋁壓鑄；發射/接收鏡頭：玻璃 重量 約250g(含電纜) 測試條件：
若無特別注明的測試條件是：
連接CD5-A控制器；環境溫度：23℃（正常溫度）；電源電壓：24V DC；采樣周期：100μs（CD5-W350/-W500/-W2000:800μs）；平均采樣次數：256次；檢測距離：檢測中心位置；
測試物（正反射模式時：蒸鍍鋁鏡；漫反射模式時：白色陶瓷）。
*1. 由中心光束強度為1/e²（13.5%）來界定。界定的光斑尺寸范圍以外有漏光、或光束周邊存在比被測物體反射率高的物體時，有可能出現誤檢測。
*2. 平均采樣次數：4096次。其余條件同上。
*3. 采樣周期默認設置如下：
CD5-□□25A～□150:100μs
CD5-W350～W2000:800μs
*4. 上述條件下的參考值。型號 CD5-85 CD5-W85 CD5-150 CD5-W150 CD5-W350 D5-W500 CD5-W2000 檢測模式 漫反射模式 正反射模式 漫反射模式 正反射模式 漫反射模式 檢測距離 85mm 82.3mm 85mm 82.3mm 150mm 350mm 500mm 2000mm 檢測范圍(F.S.) ±20mm ±10mm ±20mm ±10mm ±40 ±100mm ±200mm ±500mm 光源 紅色激光 波長：650nm
輸出功率：Max 1mW波長：658nm
輸出功率：Max 1mW
波長：650nm 波長：658nm
波長：658nm
輸出功率：Max 1mW
波長：658nm
輸出：Max 5mW輸出功率：Max 1mW 激光等級 IEC/JIS Class 2 Class 3R FDA CLASSⅡ CLASSⅢa 光斑尺寸(*1)(μm) 約70x290 約260x1200 約180 約330x1,600 約700x2,400 約1,000x3,700 約2,100x7,800 感光元器件 線性圖像傳感器CCD 線性精度 ±0.05%F.S. ±0.08%E.S. ±0.05%F.S. ±0.08%F.S. ±0.05%F.S. ±0.08%E.S. ±0.1%F.S. 重復精度(*2) 1μm 0.5μm 1μm 0.5μm 2μm 5μm 10μm 30μm 采樣周期(*3) 100/200/400/800/1600/3200μs可通過控制器進行選擇(CD5A系列) 溫度漂移(*4) ±0.01%E.S./℃ ±0.05%F.S./℃ 通信速度(I/F) RS-4229.6k~843.2kbps 電源電壓 12-24VDC±10%或由控制器提供(CD5A系列) 指示燈 激光指示燈：綠色(激光發射時燈亮)
距離指示燈：橙色(測量中心位置附近)，距離指示燈：綠色(遠端位置)
距離指示燈：紅色(近端位置)，距離指示燈：紅/綠色交替閃爍(測量范圍外)防護等級 IP67(包括電纜線連接器) 環境溫度/濕度 -10~+50℃(非冷凝)/35%~85%RH 存儲溫度/濕度 -20~+60℃(非冷凝)/35%~85%RH 環境照度 Max.3, 000lx(表面照度， 白熾光) 抗震動 10~55Hz雙振幅1.5mm X,Y,Z三方向各2小時 耐撞擊 50G(500m/s2) X,Y,Z三方向各3次 擴展連接線 電纜延長線最長可達50m 材質 感應頭外殼：鋁壓鑄；發射/接收鏡頭：玻璃 重量 約250g(含電纜) 約450g(含電纜) 控制器
型號 CD5A-N(NPN型) CD5A-P(PNP型) 連接感應頭個數 Max.3pcs 電源電壓 12-24VDC±10% 消耗電流 350mA/24VDC(同時連接3個感應頭時， 包含模擬電流輸出) 溫度漂移 ±0.01%F.S./℃ 通信方式 RS 232/USB 模擬量輸出 模擬電壓輸出±10V/F.S.(輸出阻抗100Ω) 模擬電流輸出4~20mA/F.S.(負載阻抗) 報警輸出 NPN集電極開路輸出 PNP集電極開路輸出 Max.100mA/24V DC(殘余電壓max.1.8V)感應頭測量異常時輸出。 開關量輸出 NPN集電極開路輸出 PNP集電極開路輸出 Max.100mA/24V DC(殘余電壓max.1.8V)每個感應頭均可獨立設定上下限閾值及滯后現象。 存儲器切換輸入 接地線時輸入ON。 連接12-24VDC時輸入ON。 16個存儲器(BANK) 可選。 保持輸入 接地線時輸入ON。 連接12-24VDC時輸入ON。 測量值保持(菜單項目中可選) 歸零復位輸入 接地線時輸入ON。 連接12-24VDC時輸入ON。 可進行感應頭A/B/C/運算結果值的歸零復位。 激光關閉輸入 接地線時輸入ON。 連接12-24VDC時輸入ON。 關閉感應頭A/B/C的激光，停止測量。 可操作功能 運算設定(計算式設定，測量值+/-極反轉，設定固定值K，設定偏移值)，保持功能設定，過濾器設定(過濾器，截止頻率)，存儲器設定，RS232設定，設定值復制功能，測量值顯示位數設定，顯示器亮度設定，按鍵亮度設定等等 顯示屏 4.3"TFT LCD 防護等級 IP20 環境溫度/濕度 -10~+50℃(非冷凝)/35~85%RH 存儲溫度/濕度 -20~+60℃(非冷凝)/35~85%RH 抗震動 10~55Hz，雙振幅1.5mm，X,Y,Z三方向各2小時 耐撞擊 20G(196m/s²)，X,Y,Z三方向各3次 材質 底座：聚碳酸酯，接線端子：尼龍66 重量 約550g(含接線端子) -
線性精度（參考值）
光斑尺寸
干擾區域
